LKW-Teleskop-Gerät mit Bedienpersonal

st 47 zeichnung

Arbeitshöhe 47,00 m
Plattformhöhe 45,00 m
seitliche Reichweite 30,00 m bei 100 kg
28,00 m bei 320 kg
24,00 m bei 500 kg
Schwenkbereich des Drehturms 500°
Schwenkbereich des Oberarms 180°
Hubwinkel des Korbarms 180°
Drehwinkel des Arbeitskorbes +/- 80°
Größe der Arbeitsbühne aus Alu länge: 2,30 /3,60 m
Breite: 0,90 m
Tragfähigkeit der Arbeitsbühne
- Korbarm ausgefahren
- Korbarm nicht ausgefahren

300 kg
500 kg
Zulässige Personenzahl 4
Gesamtlänge 10,63 m
Durchfahrtbreite 2,55 m
Gesamthöhe 3,97 m
Leergewicht 18000 kg
AbstÜtzbreite 2,55/6,05/9,61 m
Elektroanschluß in der Arbeitsbühne 220 V / 16 A
Trägerfahrzeug Radstand 4,50 m
Stützendruck vorne: 150 kN
hinten: 150 kN
  • St47 Technische Daten1
  • St47 Technische Daten3
  • St47 Technische Daten4

Fotos im Einsatz

  • St47 Einsatz

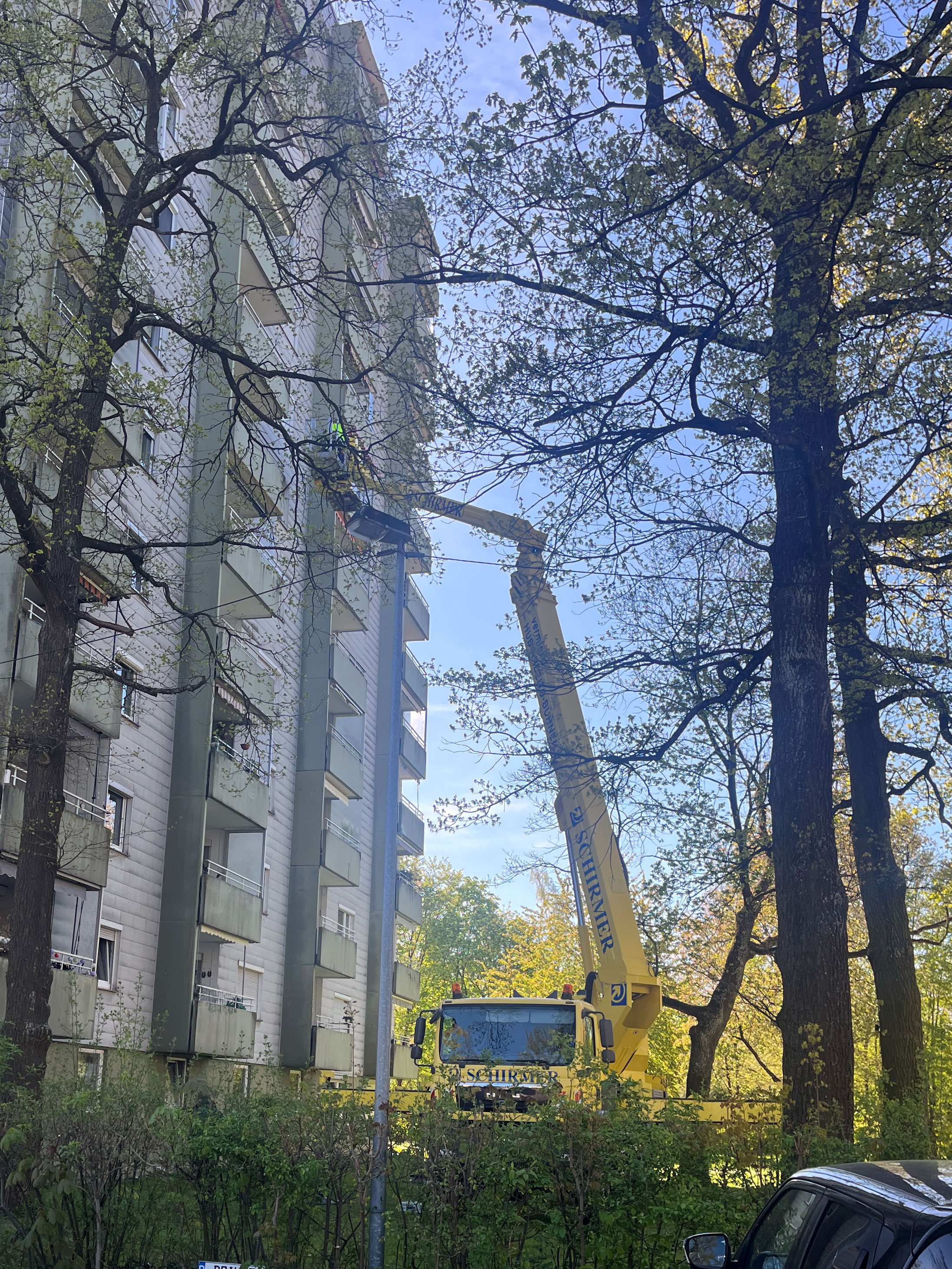

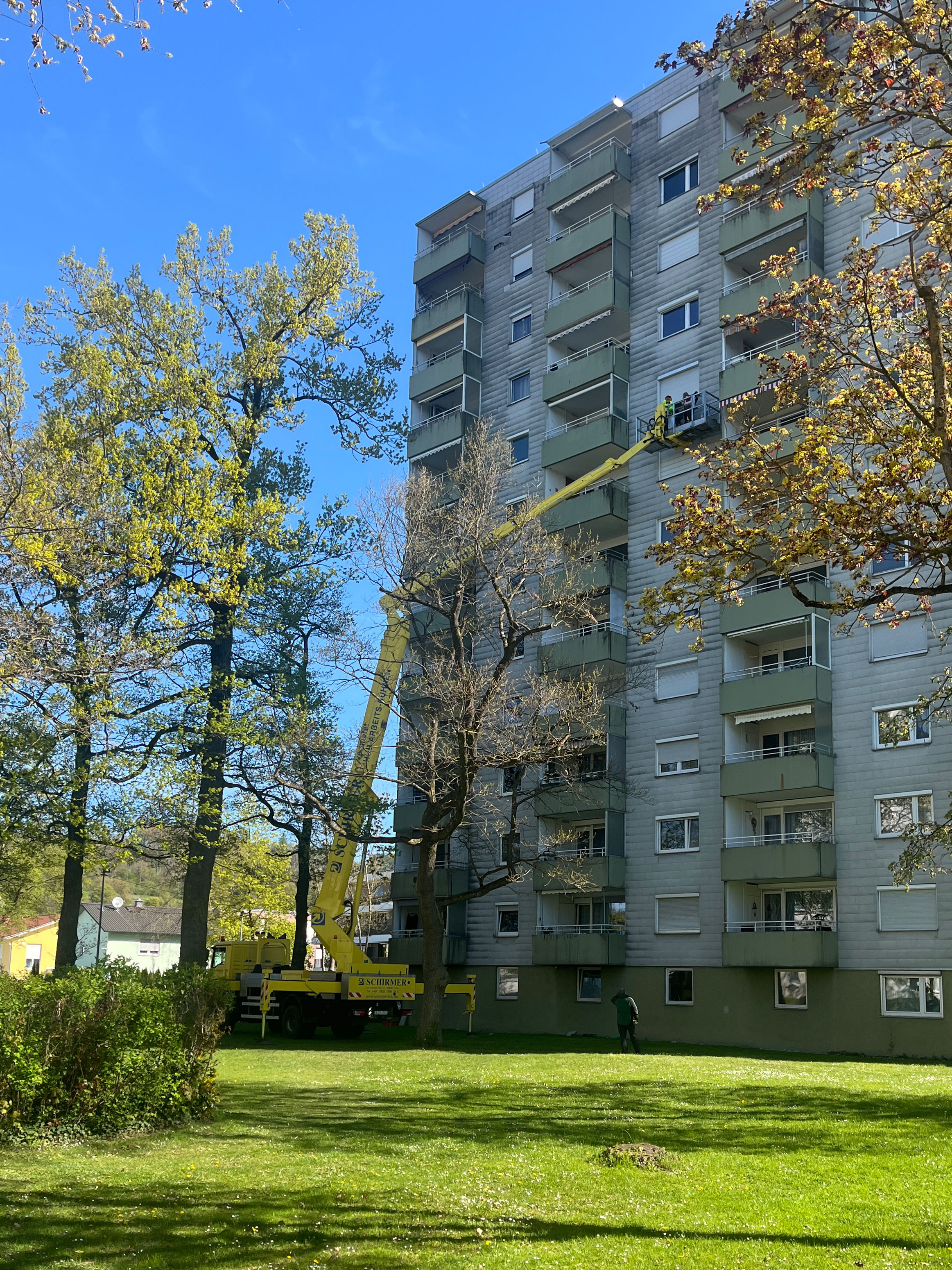

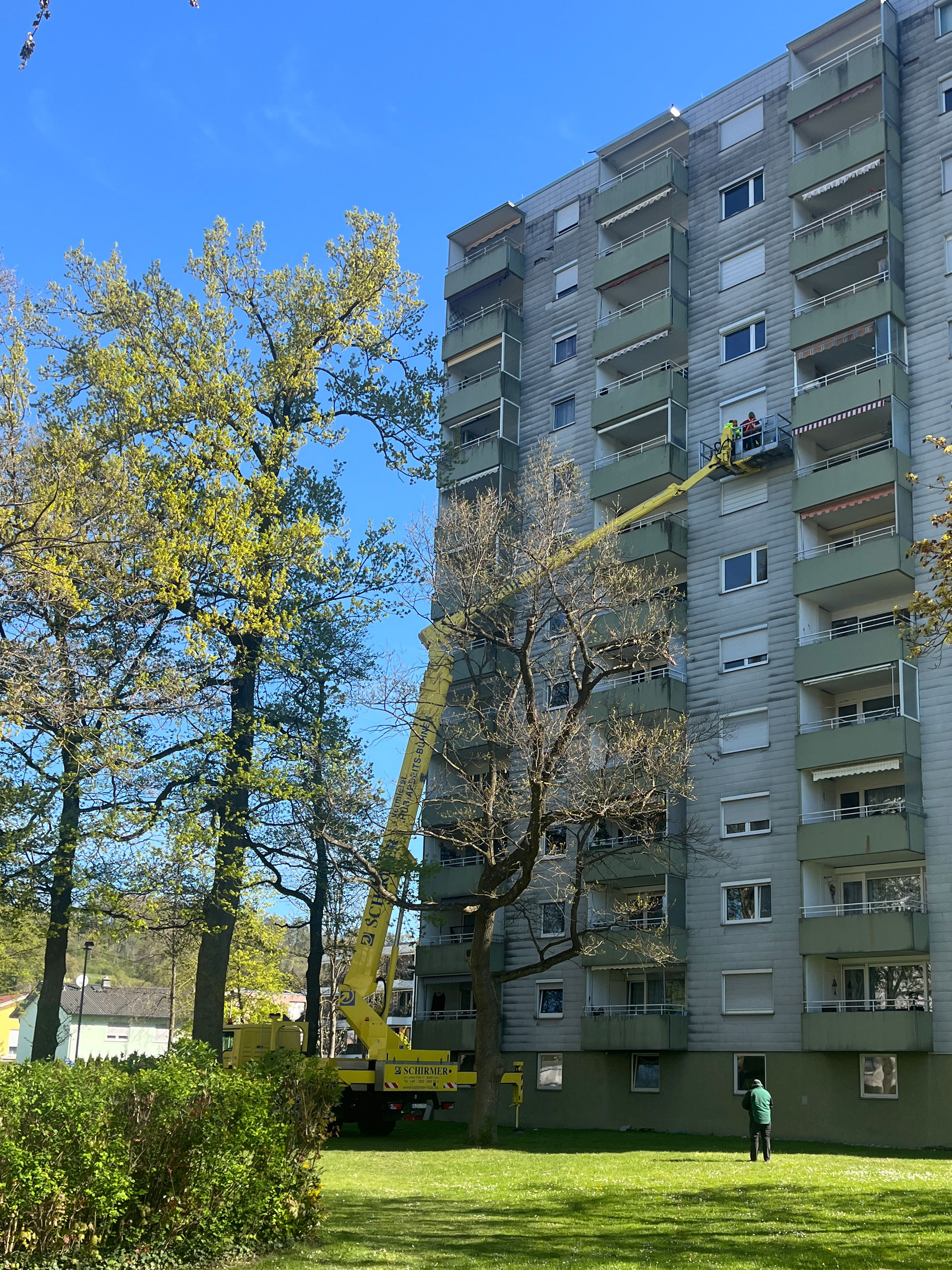

ST 47 im Einsatz
April 2024



Die technischen Daten können um 10-15 % abweichen.
